Cáp tín hiệu vặn xoắn chống nhiễu RS485

Cáp tín hiệu vặn xoắn chống nhiễu RS485 là giải pháp truyền dẫn tín hiệu ổn định, chống nhiễu hiệu quả trong hệ thống tự động hóa công nghiệp, giám sát an ninh và điều khiển tòa nhà. Tại CÔNG TY TNHH SÀI GÒN CABLE, cung cấp các dòng cáp RS485 chất lượng cao, đáp ứng tiêu chuẩn quốc tế, giúp tín hiệu truyền xa, giảm suy hao và bảo vệ hệ thống khỏi nhiễu điện từ. Với lõi đồng mạ thiếc chống oxy hóa, vỏ bọc PVC bền chắc và lớp chống nhiễu kép, sản phẩm đảm bảo hiệu suất vượt trội.

Thông tin chi tiết về cáp tín hiệu vặn xoắn chống nhiễu RS485

Cáp tín hiệu vặn xoắn chống nhiễu RS485 là loại cáp được thiết kế để truyền tín hiệu ổn định. Giảm nhiễu trong các hệ thống công nghiệp, điều khiển tự động và giám sát an ninh. Sản phẩm có cấu tạo đặc biệt với nhiều lớp bảo vệ. Từ đó giúp tăng hiệu suất truyền dẫn và giảm thiểu ảnh hưởng từ môi trường bên ngoài.

Cấu trúc của cáp RS485

• Lõi dẫn:

Được làm từ đồng nguyên chất mạ thiếc. Giúp đảm bảo khả năng dẫn điện tốt, giảm điện trở và chống oxy hóa hiệu quả.

• Cấu trúc vặn xoắn (Twisted Pair):

Các cặp dây được xoắn vào nhau để triệt tiêu nhiễu. Hạn chế hiện tượng suy hao tín hiệu khi truyền ở khoảng cách xa.

• Lớp chống nhiễu:

Gồm một hoặc hai lớp bảo vệ như lá nhôm hoặc lưới đồng mạ thiếc. Giúp loại bỏ nhiễu từ môi trường bên ngoài, đảm bảo tín hiệu truyền đi chính xác.

• Vỏ bọc cách điện:

Sử dụng chất liệu PVC hoặc LSZH, có độ bền cao, phù hợp với nhiều môi trường khác nhau.

Với những đặc điểm trên, cáp tín hiệu vặn xoắn chống nhiễu RS485 là lựa chọn tối ưu cho hệ thống truyền thông công nghiệp, giúp đảm bảo hiệu suất hoạt động ổn định và an toàn.

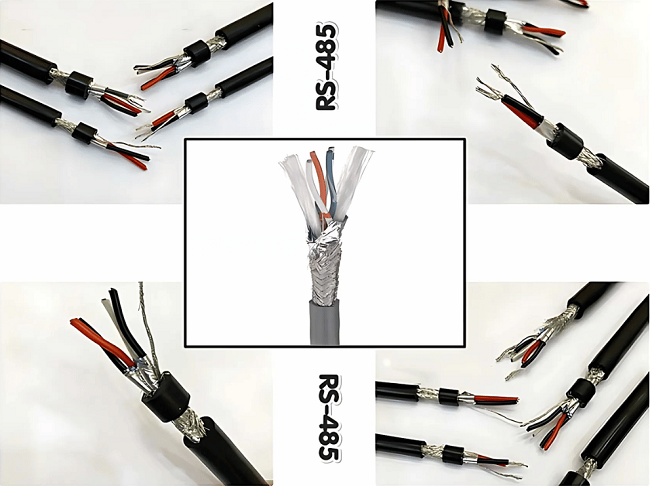

Cáp tín hiệu vặn xoắn chống nhiễu RS485

Đặc tính truyền thông của cáp tín hiệu vặn xoắn chống nhiễu RS485

Cáp RS485 được thiết kế để truyền dữ liệu ổn định, chống nhiễu tốt và duy trì hiệu suất cao trên khoảng cách xa. Các đặc tính quan trọng của loại cáp này bao gồm:

• Truyền dẫn cân bằng

Sử dụng hai dây tín hiệu A và B, truyền theo nguyên lý vi sai. Khi một dây có mức cao, dây còn lại có mức thấp, giúp loại bỏ nhiễu, giảm méo tín hiệu.

• Cặp dây xoắn chống nhiễu

Các dây tín hiệu được xoắn lại theo từng cặp, giúp cân bằng điện áp và giảm tác động từ nhiễu điện từ. Nhờ cấu trúc này, tín hiệu có thể truyền xa mà vẫn giữ được độ ổn định.

• Trở kháng đặc tính ổn định

Trở kháng đặc tính của dây thường nằm trong khoảng 100Ω – 120Ω. Giúp tối ưu hóa tín hiệu và giảm phản xạ sóng.

• Điện trở đầu cuối

Điện trở đầu cuối được lắp tại hai điểm cuối của đường truyền để hạn chế tín hiệu phản xạ, tránh mất gói tin. Giá trị điện trở thường bằng với trở kháng của dây, khoảng 100Ω – 120Ω.

• Điện áp kiểu chung

Là giá trị trung bình của hai điện áp tín hiệu so với điểm mass chung. Hệ thống RS485 không có dây mass riêng, nên cần tham chiếu điện áp đến một điểm chung để duy trì tín hiệu ổn định.

• Nối đất và điện áp tham chiếu

RS485 cho phép sai lệch điện thế đất dưới 7V, nhưng điểm nối đất không phải lúc nào cũng ổn định. Để giảm nhiễu, hệ thống có thể bổ sung dây mass tham chiếu, giúp tín hiệu chính xác hơn.

Cáp tín hiệu vặn xoắn chống nhiễu RS485 được ứng dụng như thế nào?

Cáp tín hiệu vặn xoắn chống nhiễu RS485 được sử dụng rộng rãi trong nhiều lĩnh vực. Nhờ khả năng truyền dữ liệu ổn định, chống nhiễu tốt và hoạt động hiệu quả trên khoảng cách xa. Dưới đây là những ứng dụng phổ biến nhất của cáp tín hiệu vặn xoắn RS485:

• Hệ thống điều khiển tự động

Dùng trong PLC, SCADA, DCS để kết nối các thiết bị điều khiển công nghiệp. Giúp truyền tín hiệu chính xác, ổn định trong môi trường có nhiều nhiễu điện từ.

• Hệ thống giám sát và an ninh

Kết nối camera giám sát (CCTV), cảm biến an ninh, hệ thống kiểm soát ra vào. Đảm bảo tín hiệu không bị suy hao khi truyền ở khoảng cách xa.

• Hệ thống giao thông thông minh

Ứng dụng trong đèn tín hiệu giao thông, giám sát phương tiện, hệ thống thu phí tự động. Hỗ trợ truyền dữ liệu ổn định, hạn chế lỗi tín hiệu.

• Hệ thống đo lường và cảm biến

Sử dụng trong cảm biến nhiệt độ, độ ẩm, áp suất, đo lường môi trường. Giúp truyền dữ liệu nhanh chóng, chính xác đến trung tâm xử lý.

• Hệ thống điện và năng lượng

Dùng trong giám sát trạm biến áp, hệ thống điện mặt trời, điện gió. Đảm bảo kết nối ổn định giữa các thiết bị điều khiển từ xa.

• Ứng dụng trong y tế và tòa nhà thông minh

Kết nối các thiết bị y tế trong bệnh viện, phòng thí nghiệm. Hỗ trợ hệ thống BMS quản lý tòa nhà, điều hòa, đèn chiếu sáng.

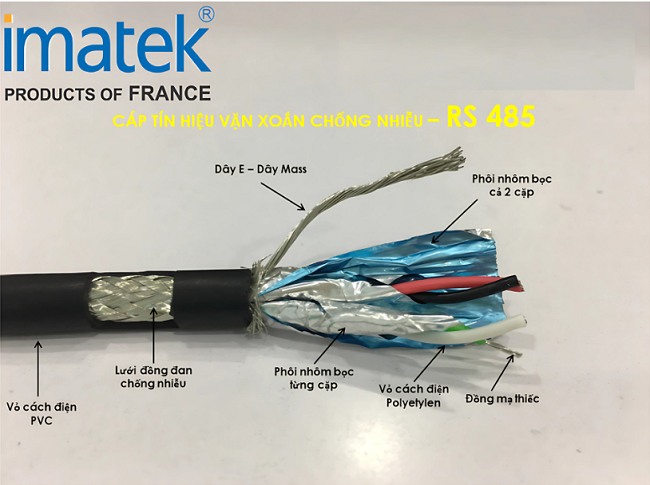

Cáp rs485

>>> Xem thêm: Cáp dẹp thang máy

Đơn vị phân phối cáp tín hiệu vặn xoắn chống nhiễu RS485 chính hãng, giá tốt

Nếu bạn đang tìm kiếm cáp tín hiệu vặn xoắn chống nhiễu RS485 chính hãng, chất lượng cao với mức giá hợp lý, CÔNG TY TNHH SÀI GÒN CABLE là địa chỉ uy tín dành cho bạn. Chúng tôi đảm bảo:

• Sản phẩm đa dạng: Cung cấp nhiều loại cáp RS485 phù hợp với từng nhu cầu sử dụng.
• Chất lượng đảm bảo: Cam kết hàng chính hãng, chống nhiễu tốt, hiệu suất ổn định.
• Giá cả cạnh tranh: Chính sách giá tốt, hỗ trợ báo giá nhanh chóng.
• Dịch vụ chuyên nghiệp: Tư vấn tận tình, giao hàng nhanh trên toàn quốc.

Liên hệ ngay với SÀI GÒN CABLE để được tư vấn và sở hữu sản phẩm cáp  RS485 chất lượng với mức giá tốt nhất nhé!
